ESD-Schutz in Industrieumgebungen: Wie Arbeitskleidung die Sicherheit von Elektronik beeinflusst
In der modernen Elektronikindustrie und in High-Tech-Branchen stellen unsichtbare Gefahren eine der größten Herausforderungen für die Produktionssicherheit und Betriebskontinuität dar.
Eine der wichtigsten Quellen elektrostatischer Ladungen am Arbeitsplatz ist der Mitarbeiter selbst sowie seine Kleidung. Bekleidung aus Materialien ohne elektrostatisch ableitende Eigenschaften begünstigt die Ansammlung elektrostatischer Ladungen. Deren unkontrollierte Entladung kann empfindliche elektronische Bauteile beschädigen und erhebliche finanzielle Verluste verursachen.
Was ist ESD und warum gefährdet es Ihre Produktion?
ESD (ElectroStatic Discharge) bezeichnet die plötzliche Entladung elektrischer Ladungen zwischen Objekten mit unterschiedlichem elektrischem Potenzial.
Sie tritt auf, wenn sich die Potenziale zwischen einem geladenen Objekt und einer elektronischen Komponente ausgleichen. Obwohl ESD häufig mit sichtbaren Funken in Verbindung gebracht wird, erfolgt die Entladung in der Elektronikfertigung meist beim Kontakt eines geladenen Mitarbeiters oder Werkzeugs mit einem geschützten Bauteil.
Solche Entladungen sind in der Regel unsichtbar und für das menschliche Ohr nicht wahrnehmbar. Dennoch besitzen sie ausreichend Energie, um die empfindlichsten Strukturen zu zerstören, darunter:
- Halbleiterbauelemente und integrierte Schaltkreise;
- feine Leiterbahnen auf Leiterplatten (PCB);
- Schutzdioden in Signalleitungen.
Relative Luftfeuchtigkeit (RH) und ESD-Schutz in der Industrie
Ein wichtiger Parameter für den ESD-Schutz ist die relative Luftfeuchtigkeit (RH).
Mit sinkender Luftfeuchtigkeit steigt die Fähigkeit von Materialien, elektrostatische Ladungen zu speichern. Eine Luftfeuchtigkeit von etwa 12 % RH schafft besonders anspruchsvolle Bedingungen, bei denen:
- sich elektrostatische Ladungen leicht auf Kleidung und Körper ansammeln;
- Materialien mit unzureichenden elektrostatischen Eigenschaften leichter aufgeladen werden;
- elektrostatische Entladungen häufiger und stärker auftreten;
- das Risiko von Schäden an elektronischen Komponenten deutlich steigt.
Was bedeutet das für ESD-Kleidung?
Bei einer relativen Luftfeuchtigkeit von 12 % sollten in Produktionsbereichen Kleidungsstücke eingesetzt werden, die die Anforderungen der Norm EN 61340-5-1 erfüllen.
- ESD-geprüfte Kleidung ist erforderlich;
- die Kleidung sollte aus Geweben mit strategisch angeordneten leitfähigen Fasern hergestellt sein;
- die leitfähigen Fasern müssen ihre Eigenschaften auch bei niedriger Luftfeuchtigkeit beibehalten.
Wie schützt man EPA-Bereiche? ESD-Schutzkleidung
ESD-Kleidung bietet Schutz für empfindliche elektronische Bauteile vor elektrostatischen Entladungen und elektrostatischen Feldern.
Diese Kleidung wird in sogenannten EPA-Bereichen (Electrostatic Protected Areas) eingesetzt, die bestimmten Normen und Spezifikationen entsprechen müssen. ESD-Kleidung begrenzt die Ansammlung elektrostatischer Ladungen auf ihrer Oberfläche und unterstützt deren kontrollierte Ableitung über das Erdungssystem des Trägers.
Dadurch wird Folgendes verhindert:
- elektrostatische Entladungen;
- Beschädigungen elektronischer Komponenten während der Produktion.
Die Kleidung sollte die Anforderungen der EN 61340-5-1 erfüllen. Diese Norm definiert Widerstandsmessungen unter festgelegten Temperatur- und Feuchtigkeitsbedingungen.
Welche Branchen müssen die Norm EN 61340-5-1 umsetzen?
Die Umsetzung der Norm EN 61340-5-1 ist überall dort erforderlich, wo elektrostatisch empfindliche Bauteile (ESDS) hergestellt, montiert oder gewartet werden.
Eine präzise Kontrolle elektrostatischer Aufladungen gewährleistet Sicherheit, Qualität und Zuverlässigkeit der Endprodukte.
Anforderungen der EN 61340-5-1 in ESD-sensiblen Branchen
| Branche | Anwendung der EN 61340-5-1 | Zentrale Herausforderung |
|---|---|---|
| Elektronik | Herstellung von Halbleitern und integrierten Schaltungen | Schutz empfindlicher Grundstrukturen |
| Automobilindustrie | Produktion elektronischer Systeme und Steuergeräte | Zuverlässigkeit unter anspruchsvollen Bedingungen |
| Luft- und Raumfahrt | Kontrolle elektrostatischer Ladungen in kritischen Systemen | Maximale Ausfallsicherheit |
| Medizintechnik | Herstellung diagnostischer und therapeutischer Geräte | Empfindlichkeit gegenüber ESD-bedingten Signalstörungen |
| Telekommunikation | Montage von IT- und Kommunikationsinfrastruktur | Schutz von Signal- und Kommunikationsleitungen |
Die Ausstattung der Mitarbeiter mit normgerechter Schutzkleidung gewährleistet die vollständige Kontrolle der Prozesse und minimiert das Risiko kostspieliger Schäden an elektronischen Komponenten während aller Produktionsphasen.
Unsere Experten beraten Sie gerne bei der Auswahl geeigneter ESD-Kleidung für EPA-Bereiche in Ihrem Unternehmen.

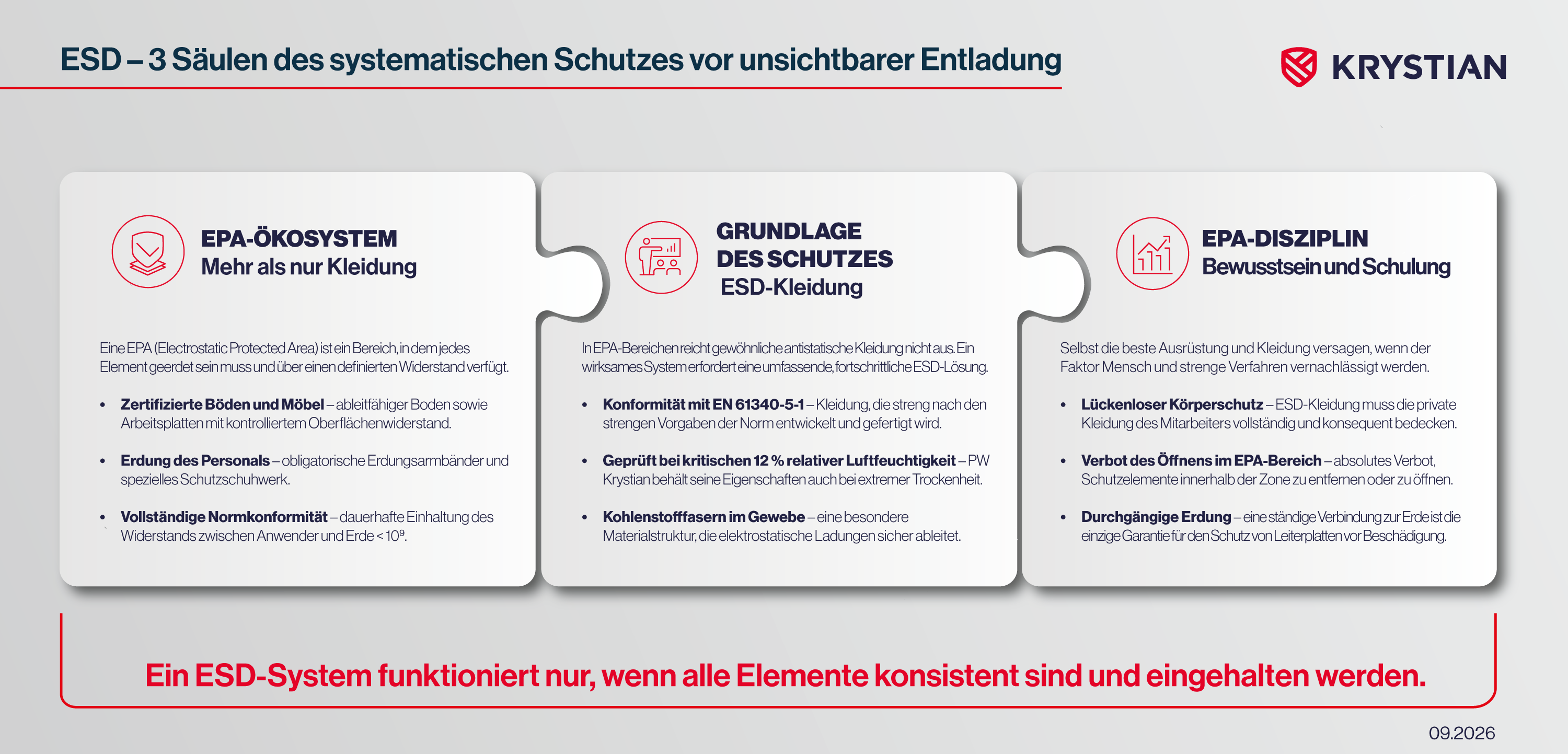

Sicherheitsstandards in EPA-Bereichen
ESD-Kleidung ist für Arbeitsumgebungen bestimmt, in denen eine kontrollierte Ableitung elektrostatischer Ladungen vom menschlichen Körper erforderlich ist.
Die Wirksamkeit des ESD-Schutzes hängt nicht nur von der Qualität der Kleidung ab, sondern vor allem von ihrer korrekten Anwendung am Arbeitsplatz. Für einen wirksamen Schutz muss der Widerstand zwischen dem Benutzer und der Erde unter 10⁹ Ohm liegen.
Mitarbeiter sollten daher folgende Sicherheitsregeln einhalten:
- Vollständige Abdeckung – ESD-Kleidung muss die persönliche Kleidung des Trägers während der Arbeit in EPA-Bereichen vollständig bedecken.
- Konsequente Nutzung – zertifizierte ESD-Kleidung darf im geschützten Bereich weder geöffnet noch abgelegt werden.
- Ordnungsgemäße Erdung – der Mitarbeiter muss mithilfe von ESD-Sicherheitsschuhen und Erdungsarmbändern zuverlässig geerdet sein.
ESD-Kleidung von PW Krystian – Das Fundament jeder EPA-Zone
Zertifizierte Schutzkleidung von PW Krystian bildet die Grundlage für sichere Arbeitsplätze in EPA-Bereichen und gewährleistet zuverlässigen Schutz selbst bei extrem niedriger Luftfeuchtigkeit von nur 12 % RH.
Dank der vollständigen Zertifizierung nach EN 61340-5-1 und eines durchgehenden Netzes leitfähiger Fasern ermöglichen unsere Lösungen eine effektive Ableitung elektrostatischer Ladungen und verhindern kostspielige Ausfälle elektronischer Komponenten.
Die Investition in professionelle ESD-Kleidung bedeutet Investition in Produktionssicherheit, Prozesskontinuität und höchste Qualitätsstandards in technologisch anspruchsvollen Branchen.
